Diagramas de flujo

Un diagrama de flujo (flowchart) es una representación gráfica de un proceso o algoritmo mediante símbolos conectados por flechas. Su propósito es mostrar de manera visual y secuencial cómo se desarrolla un proceso, facilitando su comprensión y análisis.

Los diagramas de flujo se usan principalmente para:

• Documentar procesos: mostrar cómo funciona un sistema o procedimiento.
• Analizar y mejorar procesos: identificar redundancias, cuellos de botella o errores.
• Programación y algoritmos: planificar la lógica antes de escribir código.
• Comunicación: facilitar que otras personas comprendan un proceso complejo.

Características

• Secuenciales: muestran pasos en orden lógico.
• Visuales: usan símbolos estándar fáciles de interpretar.
• Claros y concisos: evitan ambigüedades.
• Flexibles: se pueden adaptar a distintos niveles de detalle según necesidad.
• Simbólicos: cada símbolo tiene un significado específico.

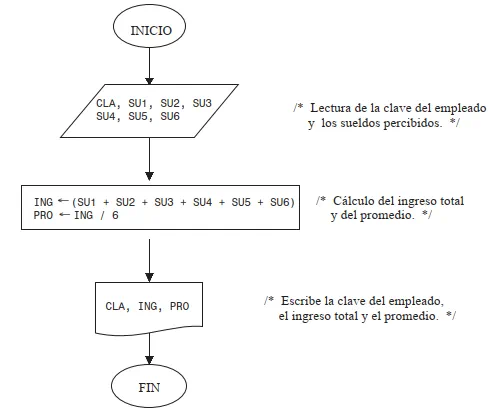

Elementos de un diagrama de flujo

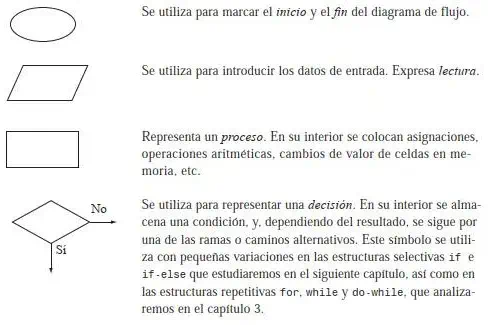

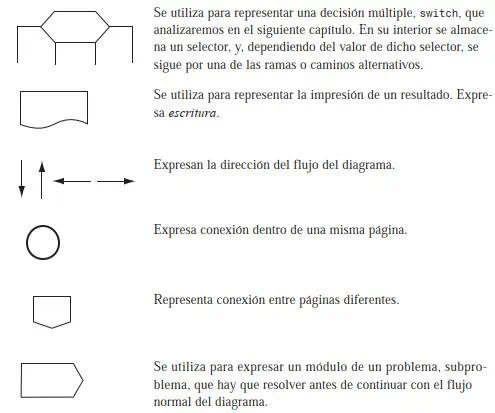

Los elementos más comunes son:
